銅管フレアナットの接続手順と注意点

銅管フレアナットを正しく接続することは、機器の安全性と効率性を確保するために重要です。フレア加工では銅管をラッパ状に広げ、フレアナットでしっかり締めて接続します。この作業に問題があるとガス漏れが起き、エアコンの性能が低下する可能性があります。また、配管内部へのホコリや虫の侵入を防ぐため、接続部にキャップを取り付けることも忘れないでください。これにより、異物混入による不具合を回避できます。正しい手順で丁寧に作業を行い、安全性を確保しましょう。

フレアナット接続の準備

必要な工具と材料

フレアナットを正しく接続するには、適切な工具と材料を準備することが重要です。以下のリストを参考に、必要なものを揃えてください。

• フレアツールセット: 銅管をラッパ状に広げるために必要です。フレア加工を正確に行うために、品質の良いものを選びましょう。

• パイプカッター: 銅管を適切な長さに切断するために使用します。切断面が滑らかになるように注意してください。

• バリ取り工具: 切断後の銅管の端を滑らかにするために必要です。これにより、接続部分の密閉性が向上します。

• トルクレンチ: フレアナットを適切なトルクで締め付けるために使用します。過剰な締め付けを防ぐために必須です。

• 保護キャップ: 配管内部への異物混入を防ぐために使用します。

これらの工具と材料を事前に準備することで、作業がスムーズに進みます。

配管の種類とサイズの確認

作業を始める前に、使用する配管の種類とサイズを確認してください。銅管フレアナットの接続には、配管のサイズが正確であることが重要です。サイズが合わない場合、接続部分に隙間が生じ、ガス漏れの原因となります。

以下の手順で確認を行いましょう：

1. 配管の外径を測定: 測定器を使用して、配管の外径を正確に測定します。

2. フレアナットのサイズを確認: 使用するフレアナットが配管のサイズに適合しているか確認します。

3. 配管の種類を確認: 銅管であることを確認し、適切な規格に基づいているかチェックします。

これらの確認を怠ると、接続不良やトラブルの原因になります。事前にしっかりと確認作業を行いましょう。

銅管フレアナットの接続手順

配管のサイズ確認

配管のサイズを確認することは、銅管フレアナットを正しく接続するための最初のステップです。サイズが合わないと、接続部分に隙間ができ、ガス漏れの原因になります。以下の手順でサイズを確認してください。

1. 外径の測定
   測定器を使い、配管の外径を正確に測定します。測定値を記録しておくと便利です。

2. フレアナットの適合確認
   使用するフレアナットが配管のサイズに合っているか確認します。適合しない場合は、正しいサイズのフレアナットを用意してください。

3. 規格の確認
   配管が適切な規格に基づいているかをチェックします。規格外の配管は使用しないでください。

これらの確認を行うことで、接続不良を防ぎ、安全な作業が可能になります。

銅管の切断とバリ取り

次に、銅管を適切な長さに切断し、切断面を滑らかにする作業を行います。この工程は、接続部分の密閉性を高めるために重要です。

1. 銅管の切断
   パイプカッターを使用して、必要な長さに銅管を切断します。切断面が歪まないよう、ゆっくりと回転させながら切断してください。

2. バリ取り
   切断後、バリ取り工具を使って切断面のバリを取り除きます。バリが残っていると、フレア加工時に不具合が生じる可能性があります。

注意: バリ取りを怠ると、接続部分の密閉性が低下し、ガス漏れのリスクが高まります。

フレア加工の手順

フレア加工は、銅管をラッパ状に広げる作業です。この工程を正確に行うことで、銅管フレアナットの接続がしっかりと行えます。

1. フレアツールの準備
   フレアツールを用意し、銅管をツールにセットします。セットする際、銅管の端がツールのガイドラインに沿っていることを確認してください。

2. フレア加工の実施
   ツールを操作して、銅管をラッパ状に広げます。このとき、均一な力で加工を行うことが重要です。

3. 加工面の確認
   加工後、フレア面に傷や歪みがないか確認します。問題がある場合は、再度加工を行ってください。

ヒント: フレア面が滑らかで均一であるほど、接続部分の密閉性が向上します。

これらの手順を丁寧に行うことで、銅管フレアナットの接続が確実に行えます。

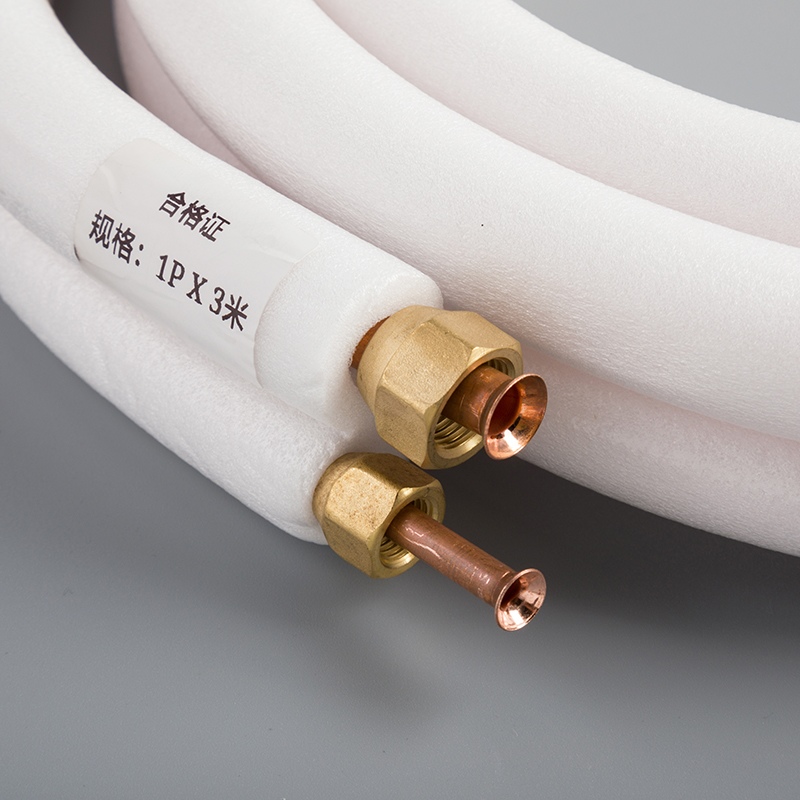

フレアナットの取り付けと締め付け

フレア加工が完了したら、次はフレアナットを取り付けて締め付ける作業に進みます。この工程では、正確な手順を守ることで、接続部分の密閉性を確保し、ガス漏れを防ぐことができます。以下の手順に従って作業を進めてください。

1. フレアナットの取り付け
   フレア加工済みの銅管にフレアナットを通します。フレアナットが正しい向きで取り付けられていることを確認してください。間違った向きで取り付けると、接続が不完全になり、トラブルの原因となります。

2. 接続部への配置
   フレア加工された銅管の端を接続部に合わせます。このとき、フレア面が接続部にしっかりと密着していることを確認してください。隙間がある場合は、フレア加工をやり直す必要があります。

3. フレアナットの仮締め
   フレアナットを手で回して仮締めを行います。手で締められる限界まで回してください。この段階では工具を使用せず、手作業で行うことが重要です。

4. トルクレンチを使用した本締め
   トルクレンチを使用して、フレアナットを適切なトルクで締め付けます。トルク値は、使用する配管やフレアナットの規格に基づいて設定してください。過剰な締め付けは、フレア面を損傷させる可能性があるため注意が必要です。

注意: トルクレンチを使用する際は、必ずメーカーの推奨トルク値を確認してください。適切なトルクで締め付けることで、接続部分の密閉性が向上します。

5. 締め付け後の確認
   フレアナットを締め付けた後、接続部分を目視で確認します。フレアナットがしっかりと固定されていることを確認し、緩みがないかチェックしてください。

ヒント: 作業中に異常を感じた場合は、無理に作業を続けず、原因を特定してから再度作業を行いましょう。

これらの手順を丁寧に行うことで、銅管フレアナットの接続が確実に行えます。正しい取り付けと締め付けは、配管の安全性と長期的な信頼性を確保するために欠かせません。

接続時の注意点

フレア面の状態確認

フレア面の状態を確認することは、接続の成功に欠かせません。フレア加工後、フレア面に傷や歪みがないかを目視でチェックしてください。傷がある場合、ガス漏れの原因になります。歪みがあると、接続部分が密着せず、性能が低下します。

以下のポイントを確認してください：

• 滑らかさ: フレア面が均一で滑らかであることを確認してください。

• 形状: フレア面が正しい形状であることを確認してください。ラッパ状が崩れている場合は再加工が必要です。

• 汚れ: フレア面に汚れや油分が付着していないことを確認してください。汚れがあると密閉性が損なわれます。

ヒント: フレア面の状態を確認する際は、明るい場所で行うとより正確にチェックできます。

トルクレンチを使用した適正トルクの確保

フレアナットを締め付ける際、適正なトルクで締めることが重要です。トルクが不足すると接続が緩み、ガス漏れが発生します。逆に、過剰なトルクはフレア面を損傷させる可能性があります。

以下の手順で適正トルクを確保してください：

1. トルクレンチの準備: 使用するトルクレンチが正確に動作するか確認してください。

2. 推奨トルク値の確認: 配管やフレアナットの規格に基づいた推奨トルク値を確認してください。

3. 締め付け作業: トルクレンチを使用して、フレアナットを推奨値で締め付けます。

注意: トルクレンチを使用する際は、力を均一に加えることが重要です。急激な力を加えると、部品が損傷する可能性があります。

ガス漏れ防止のための確認方法

接続後、ガス漏れがないかを確認することは安全性を確保するために必要です。ガス漏れがあると、機器の性能が低下するだけでなく、事故の原因にもなります。

以下の方法でガス漏れを確認してください：

• 石鹸水テスト: 接続部分に石鹸水を塗り、泡が発生するか確認します。泡が出る場合は漏れがある証拠です。

• 圧力テスト: 配管に適切な圧力をかけ、漏れがないか確認します。圧力が安定している場合、漏れはありません。

• 音の確認: ガス漏れがある場合、接続部分から微細な音が聞こえることがあります。耳を近づけて確認してください。

注意: ガス漏れが確認された場合は、作業を中断し、原因を特定して修正してください。再接続を行う際は、フレア面やフレアナットの状態を再度確認してください。

これらの注意点を守ることで、銅管フレアナットの接続が安全かつ確実に行えます。

銅管フレアナットの接続手順をもう一度確認してください。正しい手順を守ることで、配管の安全性と効率性が向上します。注意点をしっかり守れば、長期間にわたる信頼性を確保できます。作業を急がず、丁寧に進めることが成功の鍵です。あなたの配管作業が安全で確実なものになるよう、この記事の内容を参考にしてください。

FAQ

Q1: フレア加工を失敗した場合、どうすれば良いですか？

フレア加工が不十分な場合、銅管を再加工してください。フレア面に傷や歪みがある場合は、切断して新しいフレア加工を行う必要があります。適切な工具を使用し、ガイドラインに従って作業を進めましょう。

ヒント: フレアツールのガイドラインを確認し、均一な力で加工してください。

Q2: トルクレンチがない場合、どうやって締め付けを行いますか？

トルクレンチがない場合、手締めで仮締めを行い、スパナで慎重に締め付けます。ただし、過剰な力を加えないよう注意してください。可能であれば、トルクレンチを用意することをおすすめします。

注意: 過剰な締め付けはフレア面を損傷させる可能性があります。

Q3: フレアナットのサイズが合わない場合、どうすれば良いですか？

フレアナットのサイズが合わない場合、適切なサイズのものを購入してください。サイズが合わないまま使用すると、接続不良やガス漏れの原因になります。事前に配管の外径を正確に測定しておきましょう。

Q4: ガス漏れが発生した場合、どのように対処すれば良いですか？

ガス漏れが発生した場合、接続部分を再確認してください。フレア面やフレアナットの状態をチェックし、必要に応じて再加工を行います。石鹸水テストで漏れを確認し、問題が解決するまで作業を繰り返してください。

Q5: フレア加工に適した銅管の種類は何ですか？

フレア加工には、柔軟性が高く、規格に適合した銅管を使用してください。一般的には、冷媒配管用の銅管が適しています。購入時に「フレア加工対応」と記載されているものを選ぶと安心です。

メモ: 規格外の銅管は使用しないでください。
