Ukuran pipa tembaga AC yang paling sering digunakan yaitu 1/4 inch dan 3/8 inch untuk jalur cair dan gas. Kamu harus memilih pipa tembaga AC sesuai kapasitas AC agar sistem bekerja optimal. Mengetahui spesifikasi pipa sebelum instalasi sangat penting. Lihat manfaat berikut:
Manfaat Mengetahui Spesifikasi Pipa Tembaga AC | Keterangan |
|---|---|
Mencegah kebocoran freon | Spesifikasi yang tepat membantu menjaga integritas sistem pendingin. |
Menjaga tekanan sistem | Spesifikasi yang sesuai memastikan tekanan dalam sistem tetap stabil. |
Pipa tembaga memiliki daya tahan yang baik terhadap kondisi ekstrem. |
Jika kamu memilih pipa berkualitas, AC akan lebih awet dan jarang rusak. Pipa yang tebal menjaga tekanan freon tetap stabil sehingga mengurangi risiko kebocoran dan konsumsi energi.
Poin Penting
Pilih ukuran pipa tembaga AC yang sesuai dengan kapasitas AC untuk efisiensi optimal.
Ketebalan pipa minimal 0,6 mm penting untuk mencegah kebocoran freon dan menjaga tekanan.
Pastikan pipa tembaga memiliki sertifikasi internasional seperti ASTM-B280 untuk kualitas terjamin.
Gunakan pipa roll untuk instalasi fleksibel dan pipa batangan untuk jalur lurus yang kuat.
Memilih pipa berkualitas memperpanjang umur AC dan mengurangi biaya listrik.
Ukuran dan Spesifikasi AC Copper Pipe
Ukuran Pipa Tembaga AC yang Umum
Kamu akan menemukan berbagai ukuran pipa tembaga AC di pasaran. Ukuran pipa ini harus sesuai dengan kapasitas AC agar sistem pendingin bekerja optimal. Berikut adalah tabel distribusi ukuran pipa tembaga berdasarkan kapasitas AC:
Kapasitas AC (PK) | Ukuran Pipa Tembaga (inci) |
|---|---|
0.5 – 1 | 1/4 + 3/8 |
1.5 – 2 | 1/4 + 1/2 |
2 – 2.5 | 1/4 + 5/8 |
2.5 – 3 | 3/8 + 5/8 |
3 – 4 | 3/8 + 3/4 |
4 – 5 | 1/2 + 3/4 |
Kamu bisa menggunakan pipa tembaga AC ukuran 1/4 inci dan 3/8 inci untuk AC 0,5 PK sampai 1 PK. Untuk AC dengan kapasitas lebih besar, gunakan kombinasi ukuran yang lebih besar juga. Berikut daftar ukuran yang sering digunakan:
pipa tembaga 1/4 + 3/8 untuk AC 0.5 pk hingga 1 pk
pipa tembaga 1/4 + 1/2 untuk AC 1.5 pk hingga 2 pk
pipa tembaga 1/4 + 5/8 untuk AC 2 pk hingga 2.5 pk
pipa tembaga 3/8 + 5/8 untuk AC 2.5 pk hingga 3 pk
pipa tembaga 3/8 + 3/4 untuk AC 3 pk hingga 4 pk
pipa tembaga 1/2 + 3/4 untuk AC 4 pk hingga 5 pk
Pipa tembaga AC tersedia dalam bentuk batang dan roll. Pipa batang cocok untuk instalasi di bangunan besar seperti hotel, sedangkan pipa roll lebih fleksibel dan mudah dipasang pada AC split di rumah.
Ketebalan dan Standar Pipa Tembaga AC
Ketebalan pipa tembaga sangat penting untuk menjaga tekanan freon dan mencegah kebocoran. Standar internasional seperti ASTM, JIS, dan SNI mengatur ketebalan minimum pipa tembaga AC di Indonesia. Berikut tabel ketebalan minimum yang harus kamu perhatikan:
Jenis Pipa | Ketebalan Minimum |
|---|---|
Pipa Cair | 0,48 mm |
Pipa Gas | 0,50 mm atau lebih |

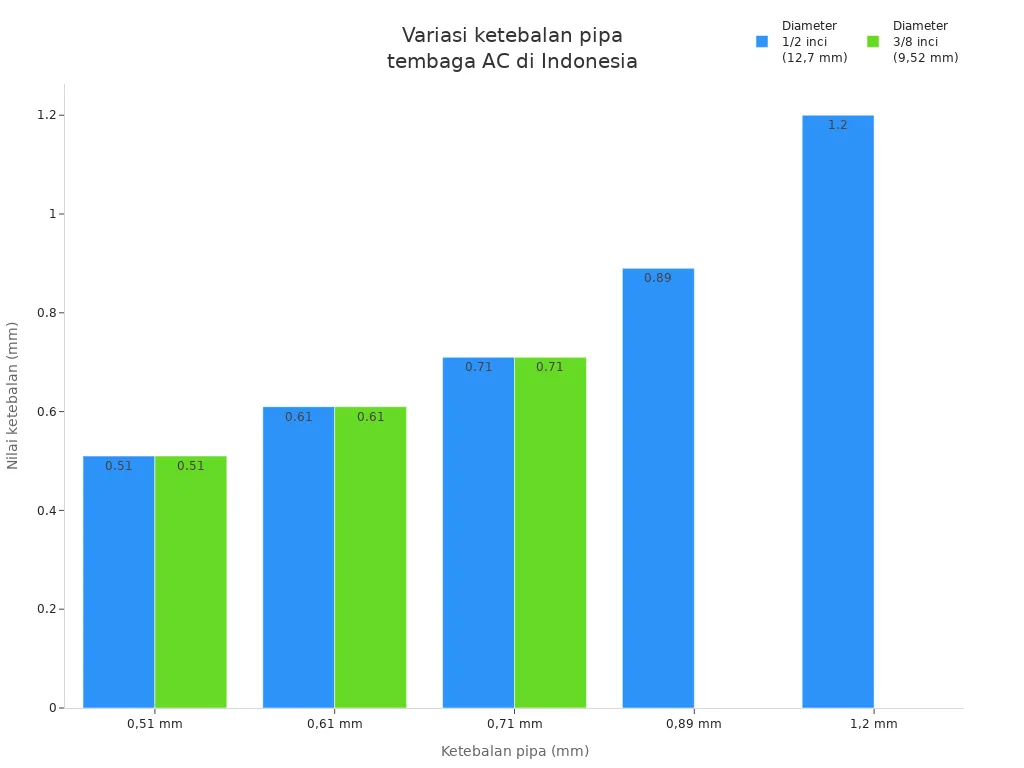

Di pasaran Indonesia, kamu bisa menemukan variasi ketebalan pipa tembaga AC sebagai berikut:
Ukuran Diameter (inci) | Ketebalan (mm) |
|---|---|
1/2 | 0,51 / 0,61 / 0,71 / 0,89 / 1,2 |
3/8 | 0,51 / 0,61 / 0,71 |
Pipa tembaga AC merek Saeki, misalnya, sudah dilengkapi isolasi tebal yang tahan sobek. Isolasi ini membantu mengurangi kondensasi dan meningkatkan efisiensi energi. Produsen ternama seperti Best AC Copper Pipes India juga menawarkan pipa tembaga AC dengan standar ASTM dan jaminan kualitas, cocok untuk kebutuhan instalasi besar dengan harga grosir yang kompetitif.
Komposisi dan Kekuatan Pipa Tembaga
Kamu harus memastikan pipa tembaga AC memiliki komposisi kimia yang sesuai standar internasional. Pipa berkualitas tinggi biasanya mengandung tembaga (Cu) minimal 99,90% dan fosfor (P) antara 0,015% hingga 0,040%. Berikut tabel komposisi kimia pipa tembaga AC:
Unsur | Persentase |
|---|---|
Cu | 99.90% min |
P | 0.015-0.040% |
Pipa tembaga dengan komposisi ini memiliki kekuatan tarik tinggi, tahan bocor, dan fleksibel. Kamu akan mendapatkan manfaat seperti kemudahan instalasi, daya tahan terhadap tekanan tinggi, serta keamanan karena pipa ini tidak menimbulkan gas beracun saat terkena api. Selain itu, sifat biostatik pada pipa tembaga mencegah pertumbuhan bakteri di dalam sistem pendingin.
Tips: Pilih pipa tembaga AC yang memenuhi standar ASTM dan SNI agar sistem AC kamu lebih awet dan efisien. Pastikan juga ketebalan dan komposisi pipa sesuai dengan rekomendasi produsen.
Jenis dan Tipe Pipa Tembaga AC
Tipe L, Tipe M, dan Tipe K
Kamu akan menemukan beberapa tipe pipa tembaga untuk AC, yaitu Tipe K, Tipe L, dan Tipe M. Setiap tipe memiliki karakteristik dan aplikasi yang berbeda. Tabel berikut membantu kamu memahami perbedaan utama dari masing-masing tipe:
Jenis Pipa | Warna End Cap | Karakteristik Utama | Diameter/Ketebalan | Tekanan (kPa) | Bentuk Pipa | Aplikasi Umum |
|---|---|---|---|---|---|---|
Tipe K | Hijau | Sangat kuat, tahan tekanan tinggi | ¼ s/d 8 inch / 0.89 s/d 6.88 mm | 7.390 s/d 2.520 | Batang / Gulungan | Instalasi bawah tanah, industri berat |
Tipe L | Biru | Kuat, fleksibel, tahan lama | ¼ s/d 10 inch / 0.76 s/d 6.35 mm | 6.250 s/d 1.860 | Batang / Gulungan | AC rumah, bangunan komersial |
Tipe M | Merah | Ekonomis, cocok tekanan rendah | ¼ s/d 6 inch / 0.64 s/d 3.10 mm | 5.340 s/d 1.490 | Batang / Gulungan | AC hunian, air bersih |
Tipe K cocok untuk tekanan sangat tinggi dan instalasi bawah tanah. Tipe L sering kamu temukan pada instalasi pipa tembaga AC di rumah dan gedung. Tipe M lebih ekonomis, namun hanya cocok untuk tekanan rendah.
Pipa Tembaga Murni, Berlapis, dan Aluminium-Berlapis
Kamu juga perlu mengenal jenis pipa berdasarkan materialnya. Pipa tembaga murni menawarkan beberapa keunggulan:
Konduktivitas termal tinggi
Tahan korosi
Pipa tembaga berlapis bisa kamu pilih jika ketebalan pipa sudah sesuai kapasitas AC. Pastikan pipa ini dilindungi insulasi yang cukup agar tidak terjadi kondensasi. Untuk mengurangi risiko kebocoran, gunakan pipa tembaga seamless. Pipa aluminium-berlapis biasanya digunakan pada instalasi dengan anggaran terbatas, namun daya tahannya lebih rendah dibanding pipa tembaga murni.
Tips: Pilih pipa tembaga murni untuk sistem AC yang membutuhkan keandalan tinggi dan umur panjang.
Pipa Roll vs Pipa Batangan
Kamu bisa memilih bentuk pipa sesuai kebutuhan instalasi. Pipa roll lebih fleksibel dan mudah mengikuti jalur pipa yang berbelok atau panjang. Pipa batangan lebih tebal dan kokoh, cocok untuk tekanan tinggi dan jalur lurus pada sistem HVAC atau industri.
Pipa roll: fleksibel, mudah dipasang pada AC split di rumah
Pipa batangan: kuat, ideal untuk instalasi lurus di gedung besar atau industri
Setiap jenis pipa memiliki keunggulan tersendiri. Pilihlah sesuai kebutuhan sistem pendingin agar kinerja AC tetap optimal dan tahan lama.
Cara Memilih Ukuran Pipa Tembaga AC
Faktor Penentu Pemilihan Ukuran
Memilih ukuran pipa tembaga AC memerlukan pertimbangan beberapa faktor utama. Kamu harus memperhatikan hal berikut:
Kapasitas AC: Semakin besar kapasitas AC, semakin besar diameter pipa yang dibutuhkan agar aliran refrigeran tetap efisien.
Panjang jalur pipa: Jika jarak antara unit indoor dan outdoor lebih dari 5 meter, kamu perlu meningkatkan ukuran pipa gas untuk mencegah penurunan tekanan. Jarak ideal pipa AC berkisar antara 3 hingga 10 meter. Pipa di bawah 3 meter dapat menghambat aliran freon, sedangkan pipa di atas 10 meter memerlukan penambahan freon agar kinerja tetap optimal.
Jenis refrigeran: Setiap jenis refrigeran seperti R32, R410A, atau R22 memiliki karakteristik tekanan dan suhu kerja yang berbeda, sehingga mempengaruhi ukuran pipa yang diperlukan.
Kondisi instalasi: Lokasi pemasangan pipa, apakah tertanam, digantung, atau di luar ruangan, menentukan kebutuhan insulasi dan ukuran pipa.
Tipe AC: Sistem seperti VRV/VRF atau chiller membutuhkan perhitungan khusus untuk menentukan ukuran pipa.
Pastikan kamu selalu menyesuaikan ukuran pipa dengan kebutuhan sistem agar pipa tembaga AC bekerja maksimal.
Risiko Salah Pilih Ukuran Pipa
Kesalahan dalam memilih ukuran pipa tembaga AC dapat menimbulkan berbagai masalah. Berikut risiko yang bisa terjadi:
Penurunan kapasitas pendinginan: Aliran refrigeran yang tidak optimal menghambat proses perpindahan panas.
Konsumsi listrik meningkat: Kompresor harus bekerja lebih keras, sehingga tagihan listrik membengkak.
Kondensasi berlebih: Pipa gas yang terlalu kecil atau tidak terinsulasi dapat menimbulkan embun dan menetes ke plafon atau dinding.
Umur AC lebih pendek: Tekanan kerja yang tidak stabil membuat komponen AC cepat aus atau rusak permanen.
Ketebalan pipa yang tidak sesuai dapat menyebabkan kebocoran freon dan kerusakan pada kompresor.
Memilih pipa yang tepat akan menjaga kinerja AC dan memperpanjang umur perangkat.
Tips Memilih Pipa Tembaga Berkualitas
Kamu bisa memastikan pipa tembaga AC yang digunakan berkualitas dengan memperhatikan ciri-ciri berikut:
Ketebalan pipa minimal 0.6mm untuk pipa tembaga AC berkualitas.
Material pipa harus tembaga murni, tanpa bercak hitam.
Sertifikasi internasional seperti JIS-H3300 C1220T dan ASTM-B280 menunjukkan pipa aman digunakan.
Periksa label produk atau sertifikasi pada kemasan untuk memastikan pipa memenuhi standar industri.
Pilih merek terkenal yang memiliki reputasi baik dalam produksi pipa tembaga, misalnya Best AC Copper Pipes India.
Pipa yang sudah lolos sertifikasi ini sudah aman digunakan untuk instalasi AC.
Selalu pilih pipa tembaga AC yang memenuhi standar SNI dan sertifikasi internasional agar sistem pendingin bekerja optimal dan tahan lama.
Kamu harus memperhatikan spesifikasi utama pipa tembaga AC saat instalasi. Lihat tabel berikut:
Spesifikasi | Ketebalan Minimal | Grade | Standar Sertifikasi |
|---|---|---|---|
Pipa Tembaga AC | 0,6 mm | PREMIUM | JIS-H3300 C1220T |
Pipa Tembaga AC | 0,76 mm | ELITE | ASTM-B280 |
Pilih pipa tembaga dengan ketebalan minimal 0,6 mm dan pastikan memenuhi standar internasional seperti ASTM-B280 atau JIS-H3300 C1220T. Pipa berkualitas tahan suhu tinggi dan tidak mudah bocor. Selalu ikuti rekomendasi produsen agar AC kamu awet dan efisien. 👍
FAQ
Apa ukuran pipa tembaga AC yang paling sering digunakan?
Kamu biasanya memakai pipa tembaga ukuran 1/4 inci dan 3/8 inci untuk AC rumah. Ukuran ini cocok untuk kapasitas AC 0,5 hingga 1 PK.
Bagaimana cara memastikan pipa tembaga AC berkualitas?
Kamu bisa cek sertifikasi seperti ASTM-B280 atau JIS-H3300 C1220T. Pastikan pipa tembaga murni, tidak ada bercak hitam, dan ketebalan minimal 0,6 mm.
Apakah pipa tembaga roll dan batangan punya keunggulan berbeda?
Pipa roll fleksibel dan mudah mengikuti jalur berbelok. Pipa batangan lebih kokoh dan cocok untuk instalasi lurus di gedung besar.
Mengapa penting memilih pipa tembaga sesuai kapasitas AC?
Kamu menjaga efisiensi pendinginan dan umur AC. Pipa yang tepat mencegah kebocoran freon dan konsumsi listrik berlebih.
Di mana kamu bisa mendapatkan pipa tembaga AC berkualitas dengan harga grosir?
Kamu bisa memilih Best AC Copper Pipes India. Merek ini menawarkan jaminan kualitas dan harga grosir yang kompetitif untuk kebutuhan instalasi AC.
